Fotogrammetrie
Realizăm măsurători prin fotogrammetrie cu drone RTK pentru obținerea ortofotoplanurilor, modelelor 3D, norilor de puncte și modelelor digitale ale terenului, utilizate în proiectare, execuție și monitorizare.
Fotogrammetria este o ramură a geodeziei care utilizează imagini pentru a obține date exacte despre obiecte și terenuri, transformând informații 2D din fotografii în informații 3D (tridimensionale).
Produsul primar al fotogrammetriei digitale este norul de puncte. Acesta descrie geometric obiectele, terenul, fenomenele studiate sau mediul fotografiat, norul de puncte fiind eșantionat prin culorile reale RGB.
Fotogrammetria este utilizată cu mare succes pentru generarea ortofotoplanurilor, a modelelor 3D ale suprafețelor analizate, a modelelor tridimensionale ale terenului, precum și a altor livrabile conexe.
Pe baza norului de puncte sunt generate livrabile precum ortofotoplanuri, modele tridimensionale ale terenului, modele ale suprafețelor sau alte produse conexe necesare în proiecte tehnice complexe. Prin tehnici fotogrammetrice, informațiile 2D din fotografii sunt transformate în informații 3D.
În funcție de modul de achiziție a imaginilor, fotogrammetria se împarte în două categorii principale:
Fotogrammetria terestră presupune preluarea fotografiilor de la nivelul solului.
Fotogrammetria aeriană utilizează camere montate pe o platforma care zboara, precum avionul, elicopterul sau drona.
Beneficii
- acoperă rapid suprafețe mari
- oferă informații actualizate despre teren
- permite măsurători și calcule fără deplasări repetate
- documentează fiecare etapă a proiectului
- generează modele utilizabile în proiectare și BIM
Echipamente utilizate în fotogrammetrie

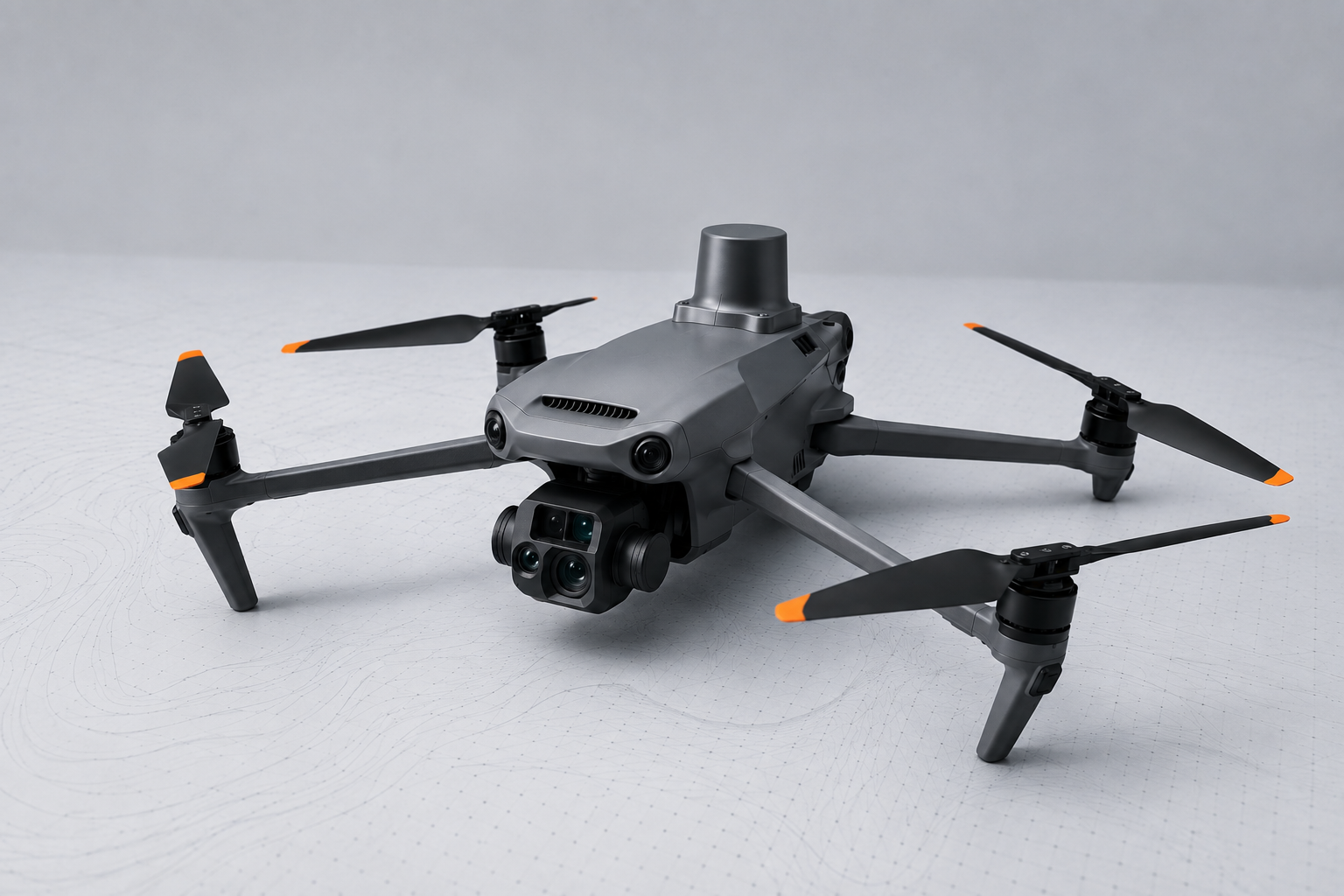

DJI Mavic 3E RTK
- 45 de minute autonomie
- amera de 20 MP și tehnologia RTK oferă imagini și date utilizate pentru ortofotoplanuri, modele 3D și calcule de volum.

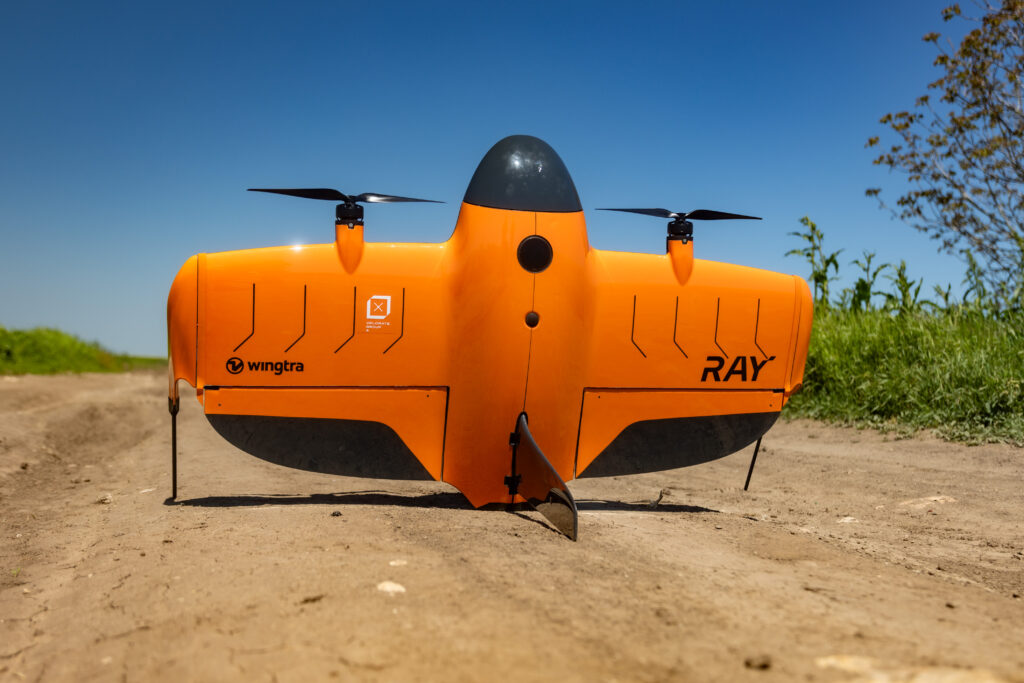

Wingtra Ray RTK
- 55 minute autonomie, decolare verticală și aproximativ 250 ha într-un singur zbor, camere multispectrale și senzori LiDAR.
- Proiecte de infrastructură, topografie, modelare 3D, agricultură și monitorizarea zonelor greu accesibile.
DJI MATRICE 350 RTK
- Misiuni de zbor în mod autonom și cu softuri specializate,
- Se obțin ortofotoplanuri cu o rezoluție la sol extrem de detaliată, de ordinul centimetric sau chiar milimetric și modele digitale (DSM, DTM)

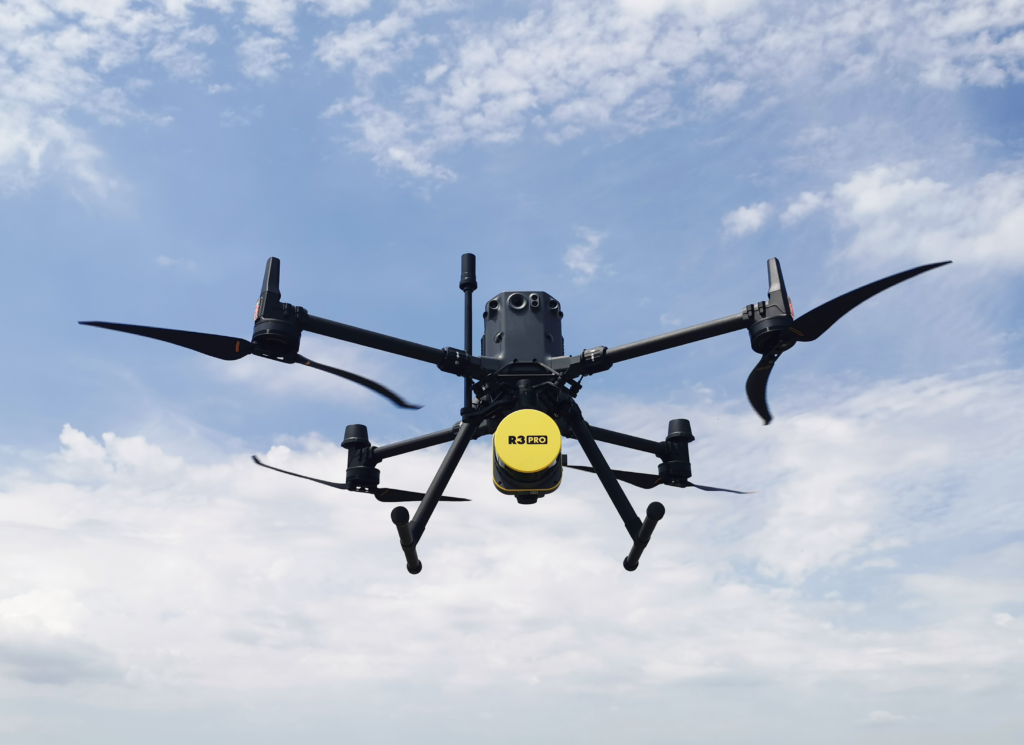

Achiziția datelor este realizată cu drone precum DJI Mavic 3E RTK și Wingtra Ray RTK, iar pentru proiectele care necesită informații suplimentare despre relief sau vegetație utilizăm sisteme LiDAR Rock Robotic R3 PRO integrate pe platforma DJI Matrice 350 RTK.
Prelucrarea datelor se face pe stații grafice dedicate, capabile să susțină volume mari de informație și fluxuri fotogrammetrice complexe.
Domenii de utilizare
Echipamentele aeriane includ drone precum DJI Mavic 3E RTK, folosită pentru zboruri și capturi de detaliu, DJI Matrice 350 RTK pentru misiuni complexe și aplicații industriale, dar și Wingtra Ray RTK, o dronă de tip VTOL fixed-wing destinată proiectelor de cartografiere la scară mare.
Wingtra Ray RTK este configurată cu o cameră RGB full-frame de 61 MP, utilizată pentru lucrări fotogrammetrice unde densitatea și claritatea informației sunt esențiale. Sistemul permite și integrarea unor senzori modulari, precum camere multispectrale sau senzori LiDAR, în funcție de cerințele proiectului.

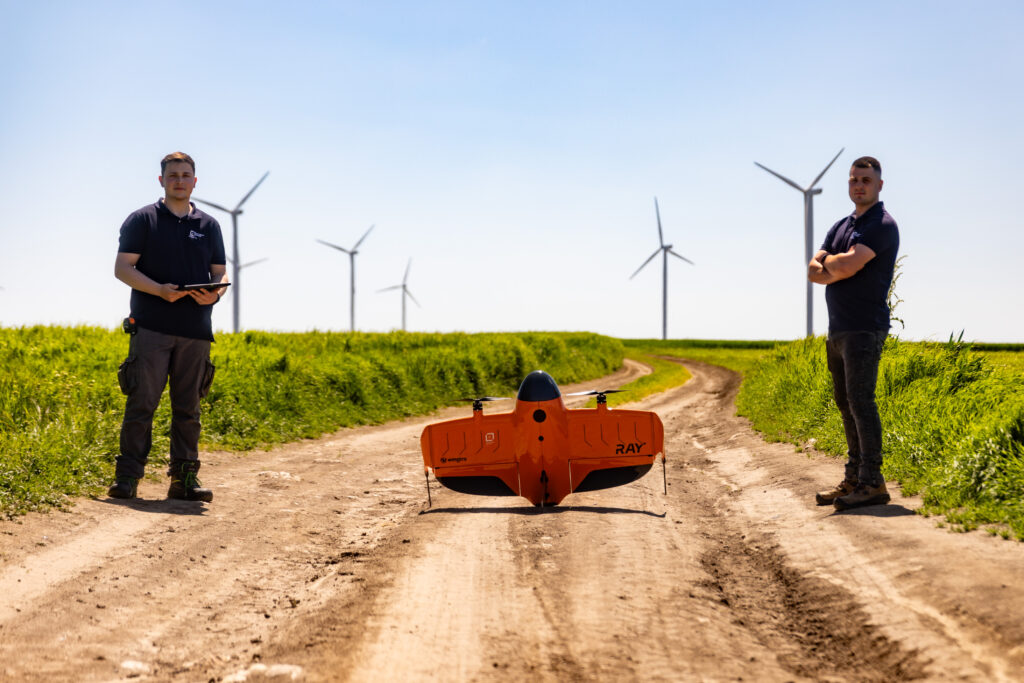

Fotogrammetrie pentru suprafețe extinse
Platforma Wingtra Ray RTK ne permite să acoperim sute de hectare într-o singură misiune, adaptând livrabilele cerințelor fiecărui proiect.
Fotogrammetrie sau scanare laser 3D?
| Fotogrammetrie | Scanare laser 3D |
| Suprafețe mari | Clădiri și obiecte complexe |
| Date capturate din aer | Date capturate de la sol |
| Măsurători | Disponibile în platformă |
| Ideală pentru terenuri | Ideală pentru interior și exterior |
| Ortofotoplan și modele de teren | Nor de puncte și modele 3D |
În multe proiecte cele două tehnologii sunt utilizate împreună pentru a obține o imagine completă.

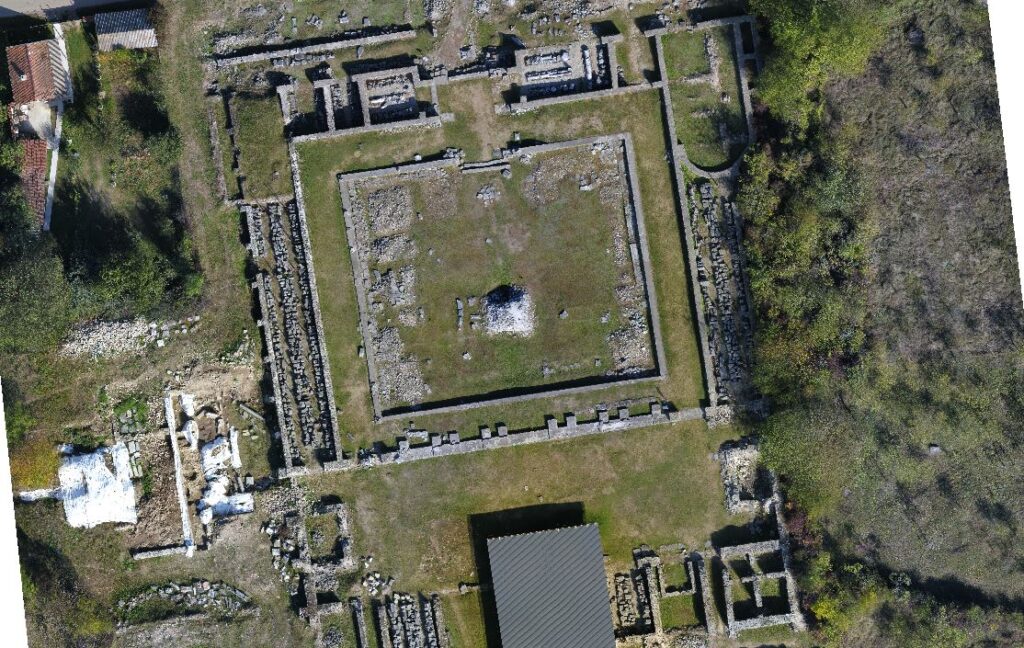

Ortofotoplanul este un mozaic creat din imaginele aeriene sau tereste preluate de camera fotografică. Este o imagine metrică lipsită de distorsiunile generate de echipament sau de relieful fotografiat care poate fi folosită pentru analiză, măsurare și fundamentarea deciziilor.
Acesta este realizat într-un sistem de proiecție bine definit, precum sistemul național de proiecție Stereo ’70 al României.
Pentru realizarea unui ortofotoplan sunt necesare date și echipamente specifice. Fotografierea aeriană se face cu drone dotate cu sisteme RTK sau PPK, care asigură poziționarea exactă a fiecărei imagini. Sunt utilizate puncte de control la sol, măsurate în coordonate tridimensionale, pentru validarea și ajustarea modelului. În anumite proiecte, datele sunt completate cu informații obținute prin sisteme LIDAR montate pe drone, mai ales în zone complexe sau greu accesibile.
Rezoluția este stabilită în funcție de obiectivele proiectului și poate ajunge la nivel centimetric sau, în anumite situații, milimetric.

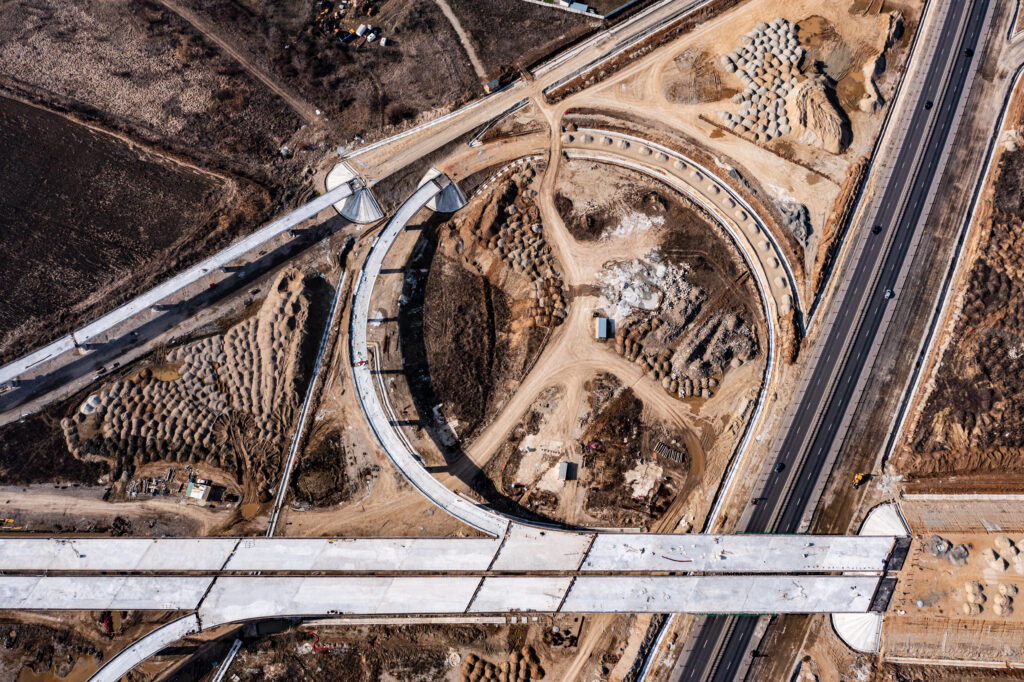

Domenii de aplicare
Întrebări frecvente (FAQ)
Cât durează măsurătorile fotogrammetrice?
Zborul poate dura de la câteva minute, pentru suprafețe mici, până la câteva ore, pentru terenuri extinse. Durata prelucrării datelor obținute variază în funcție de suprafața măsurată și de tipul livrabilelor solicitate.
Fotogrammetria poate înlocui ridicarea topografică clasică?
Pentru suprafețe mari și terenuri deschise, fotogrammetria este mai rapidă decât metodele clasice. Pentru zone cu vegetație densă, detalii sub copaci sau interioare de clădiri, se recomandă combinarea cu măsurători clasice sau scanare laser 3D. Xplorate Group oferă toate cele trei metode și recomandă soluția optimă pentru fiecare proiect.
Ce precizie au măsurătorile ?
Wingtra Ray RTK este utilizată pentru lucrări fotogrammetrice unde densitatea și claritatea informației sunt esențiale. Autonomia de zbor poate ajunge până la 55 de minute, iar într-o singură misiune pot fi fotografiate aproximativ 250 de hectare la o rezoluție de circa 1,5 cm/pixel.
Echipamentele aeriane includ drone precum DJI Mavic 3E RTK, folosită pentru zboruri și capturi de detaliu,
Ce este ortofotoplanul și la ce se folosește?
Ortofotoplanul este un mozaic creat din imaginele aeriene sau tereste preluate de camera fotografică. Este o imagine metrică lipsită de distorsiunile generate de echipament sau de relieful fotografiat care poate fi folosită pentru analiză, măsurare și fundamentarea deciziilor.
Se folosește la proiectare, documentații de urbanism, calcul suprafețe, monitorizarea evoluției șantierelor și ca bază pentru planuri de situație.
Ce livrabile primesc în urma zborurilor fotogrammetrice?

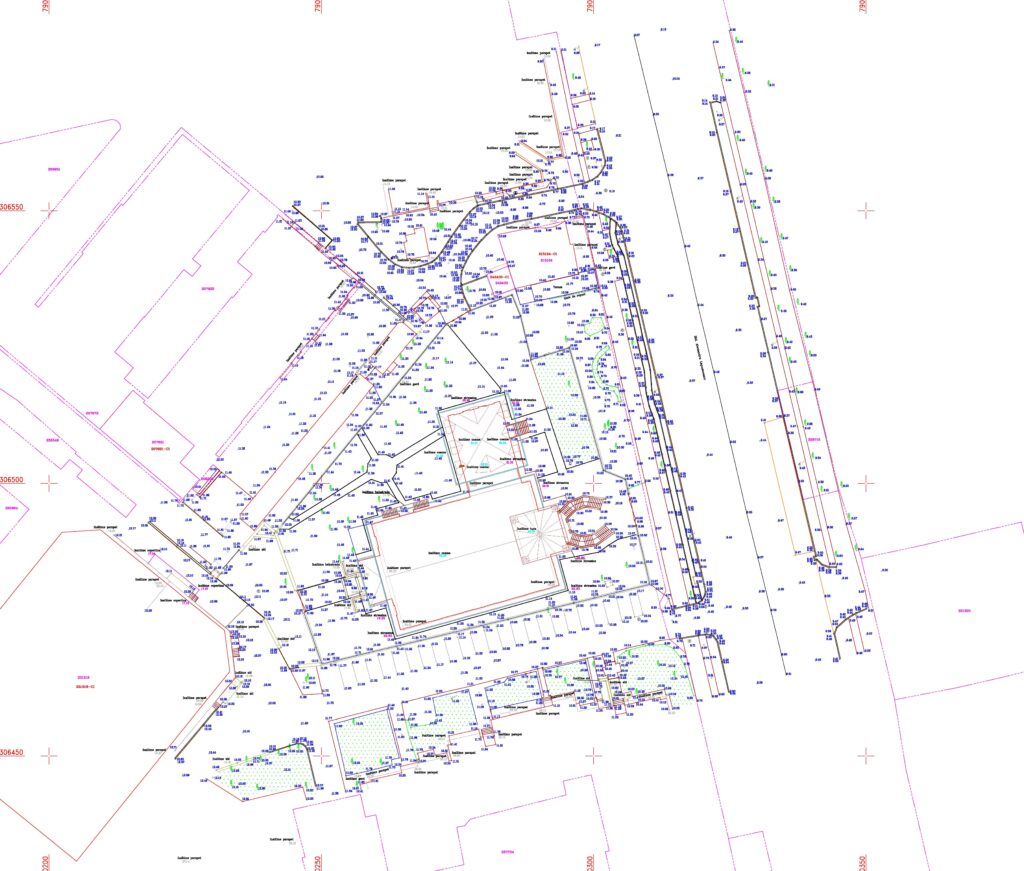

În funcție de proiect, livrăm ortofotoplanuri, modele 3D, nor de puncte, modele digitale ale terenului (DTM, DSM), curbe de nivel, planuri de situație, calcule de volume și alte produse adaptate cerințelor beneficiarului.
Am nevoie de autorizație de zbor?
Autorizațiile de zbor sunt responsabilitatea Xplorate Group. Echipa deține toate aprobările necesare conform reglementărilor europene (Regulamentul UE 2019/947) și naționale privind operarea dronelor în România.
Ce informații sunt necesare pentru o ofertă?
Localizarea terenului (adresă sau coordonate), suprafața estimată, scopul proiectului (proiectare, monitorizare, calcul volume, documentație urbanism) și livrabilele dorite. Dacă aveți documentație existentă (plan cadastral, certificat de urbanism), trimiteți-ne-o, ne ajută la estimare.
